Pompe centrifuge multicellulaire pour mines

Présentation du produit:

Les pompes centrifuges à plusieurs étages de la mine ont été créées sur la base de la technologie de pointe qui a été introduite, ingérée et absorbée ; ils sont appropriés pour transporter de l'eau propre et des matériaux qui ont des caractéristiques similaires à l'eau propre sur le plan physique et chimique. La granulométrie des insolubles solides est inférieure à 2 mm et le volume ne dépasse pas 0.1c/o par unité de volume. 15 degrés à 180 degrés est la plage de température moyenne de la pompe centrifuge minière à plusieurs étages. De plus, la pression de fonctionnement de la pompe centrifuge minière à plusieurs étages est de 3,0 MPa. La température ambiante et l'humidité relative doivent être inférieures ou égales à 40 degrés et 95 degrés, respectivement.

Caractéristiques

Les pompes centrifuges multicellulaires pour mines sont stables et fiables pendant leur fonctionnement, et elles ont un rendement élevé et des performances de cavitation supérieures. Il utilise le modèle hydraulique des produits d'économie d'énergie à haut rendement recommandés par l'État, qui présente les avantages d'un rendement élevé, d'une plage de performances légères, d'un fonctionnement sûr et stable, d'un faible bruit, d'une longue durée de vie et d'une installation et d'une maintenance simples.

Les pièces d'écoulement des pompes centrifuges multicellulaires pour mines sont composées de fonte ductile ou d'acier moulé résistant à l'abrasion, entre autres matériaux, pour assurer leur rendement élevé, leur efficacité énergétique, leur large plage de performances, leur fonctionnement stable, leur faible bruit, leur longue durée de vie et leur facilité d'installation et réparation. En modifiant le matériau des sections de passage, du joint ou en ajoutant des systèmes de refroidissement, etc., la pompe horizontale centrifuge multicellulaire peut transporter de l'eau chaude, de l'huile, des fluides corrosifs ou d'usure.

Structure et principe de fonctionnement :

1. La pompe MD (P) est une pompe centrifuge segmentée à une seule aspiration et à plusieurs étages. La section d'eau avant, verticalement vers le haut, est l'endroit où se trouve l'entrée d'aspiration. Selon les exigences de l'utilisation réelle, il peut également être transformé en une posture horizontale. La sortie de la pompe est située verticalement vers le haut sur la partie de sortie, qui est située au centre de l'appareil. Des boulons de tension sont utilisés pour relier le cadre de raccordement de la pompe, la section d'eau avant, la section centrale, la section de sortie et la section d'entrée d'eau arrière. Selon les besoins de l'utilisateur, l'élévateur peut être levé ou abaissé.

2. Structure et principe de fonctionnement des pièces principales

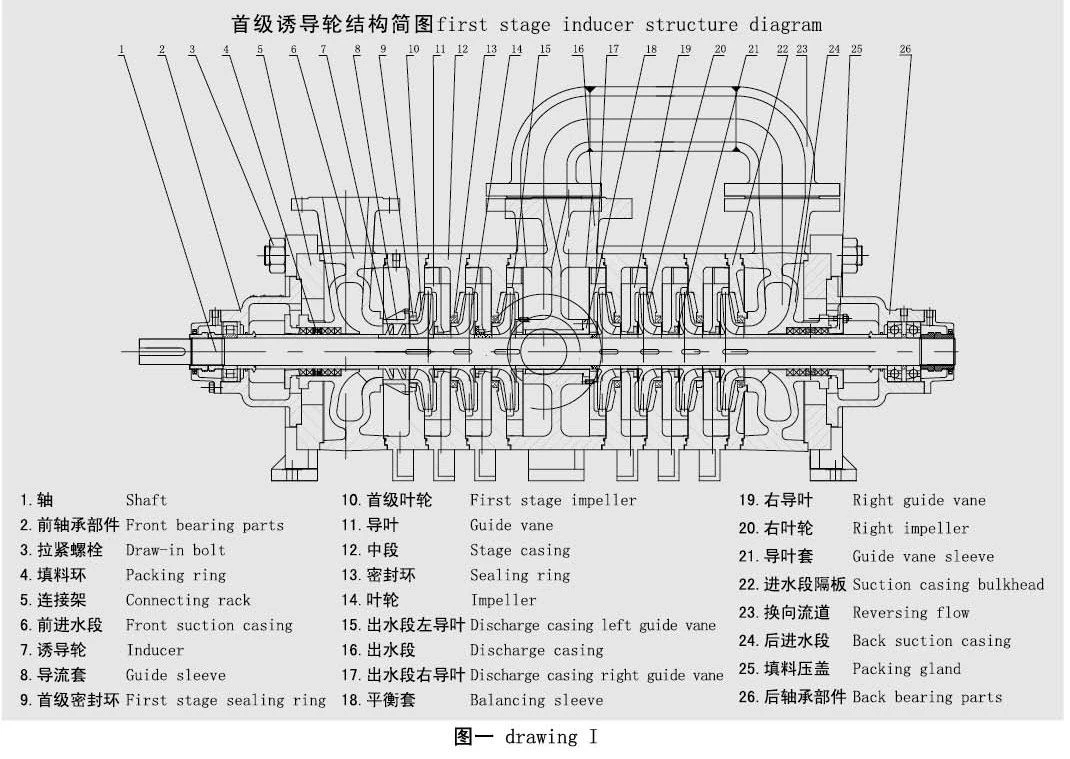

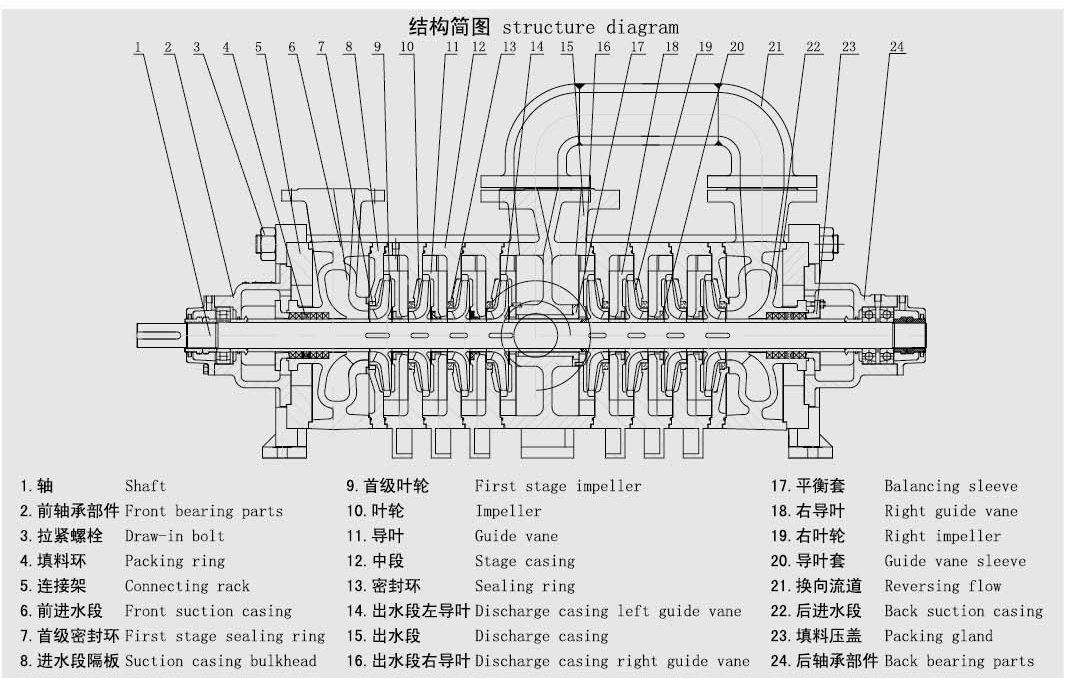

⑴ pièces principales de la pompe à eau : section d'eau avant, section de sortie, section d'entrée arrière, aube directrice, aube directrice droite, aube directrice gauche de la section de sortie, aube directrice droite de la section de sortie, section centrale, roue, roue droite, arbre, équilibre tambour, manchon de positionnement avant, manchon de positionnement arrière, cadre de raccordement, canal d'écoulement inversé, etc. ; Le rotor est composé d'une roue, d'une roue droite, d'un tambour d'équilibrage, d'un manchon de retenue de roue, d'un manchon de positionnement avant, d'un manchon de positionnement arrière et d'autres pièces installées sur l'arbre. L'extrémité motrice du rotor est supportée par un roulement à rouleaux, l'extrémité est disposée face à face avec un roulement à billes à contact diagonal et le roulement est lubrifié avec de la graisse.

(2) La section d'eau avant, la section d'entrée d'eau arrière, la section centrale, l'aube de guidage droite, l'aube de guidage gauche de la section de sortie, l'aube de guidage droite de la section de sortie, le canal d'écoulement inversé et la section de sortie constituent la chambre de travail du pompe. Le côté axial est l'endroit où le liquide entre. Des étages de basse pression sont positionnés aux deux extrémités pour réduire la pression portée par le joint d'arbre. Pendant le fonctionnement, les forces axiales agissant sur chaque paire de roues agencées symétriquement sont opposées, ce qui peut se compenser pour équilibrer les forces axiales générées.

⑶ ① joint d'arbre : une garniture souple doit être utilisée pour l'étanchéité et l'étanchéité de la garniture doit être appropriée, de sorte que le liquide puisse exsuder goutte à goutte.

② transmission : la pompe est directement entraînée par le moteur via l'accouplement élastique ; Vu du sens du moteur, la pompe tourne dans le sens des aiguilles d'une montre.

③ roulement : le roulement à rouleaux est adopté à l'extrémité motrice et un roulement à billes à contact diagonal est adopté à la fin.

④ bague d'étanchéité : empêche l'eau à haute pression dans la pompe à eau de fuir vers la partie d'entrée, et peut être remplacée après usure.

Tambour d'équilibrage ⑤ : installé après la roue du dernier étage, il tourne avec le rotor et la surface circulaire extérieure du tambour d'équilibrage forme un espace radial avec la surface intérieure du trou du manchon d'équilibrage.

⑥ manchons de positionnement avant et arrière : au niveau des deux chambres de garniture, ils peuvent être remplacés après usure.

⑷ principe de fonctionnement : l'arbre de la pompe tourne sous l'entraînement du moteur pour travailler sur le liquide afin d'augmenter son énergie, de sorte que la quantité de liquide requise soit envoyée à la hauteur ou à la pression requise depuis le réservoir d'aspiration à travers les parties traversantes de la pompe.

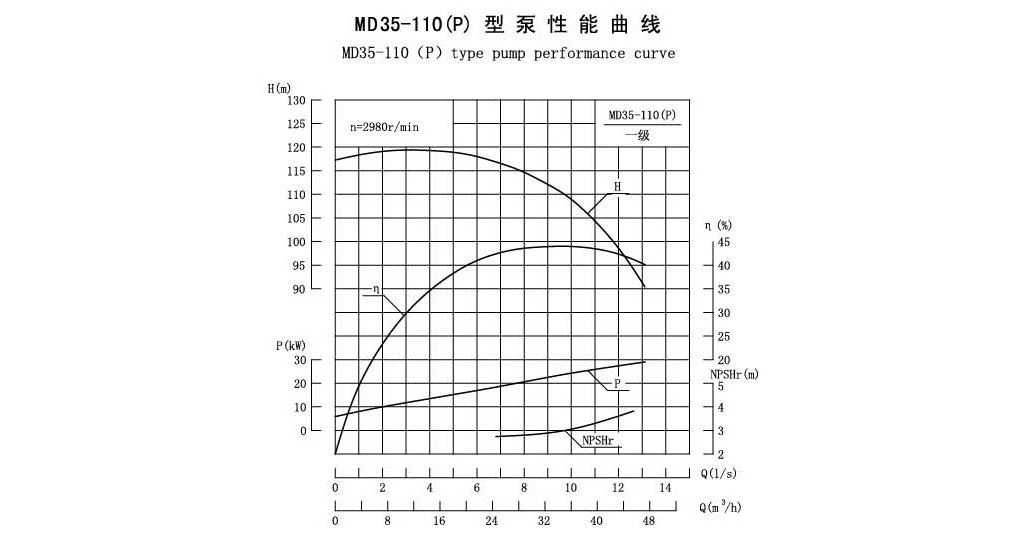

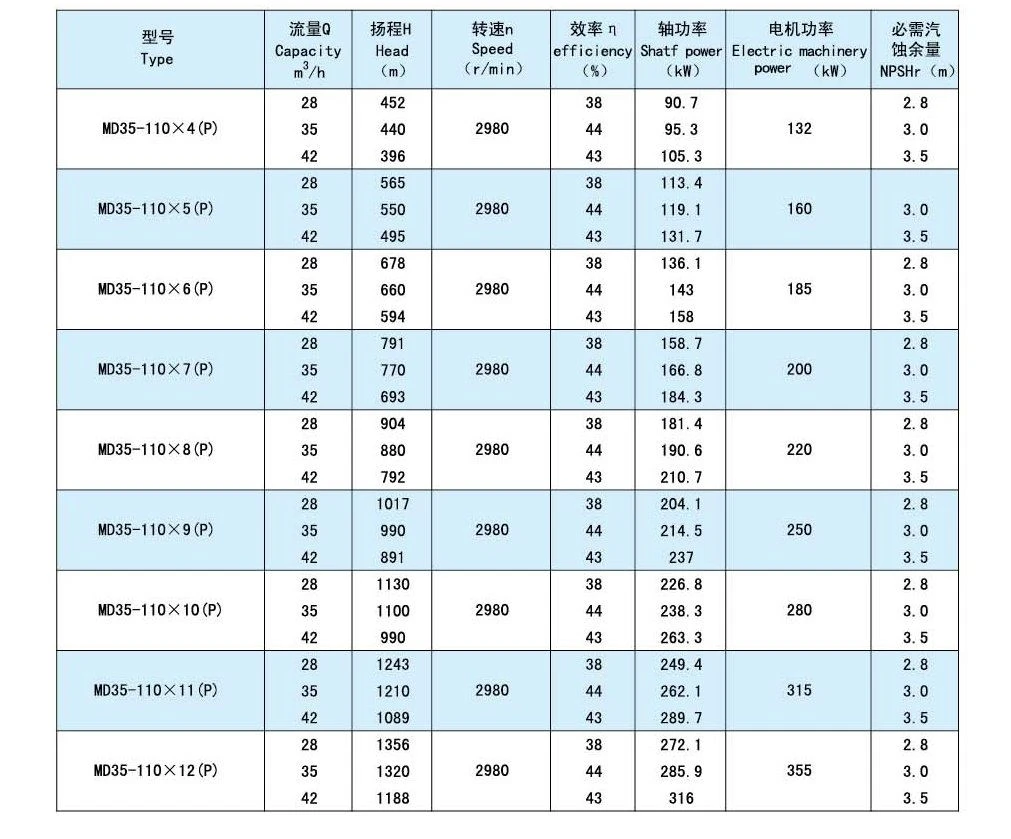

signification du modèle :

par exemple : md100-80 × 8 (P) MD : pompe centrifuge multicellulaire résistante à l'usure pour mine de charbon 100 : débit 100 m3/h 80 : 1 étage de levage 80 m 8 : étage (P) : type équilibré
