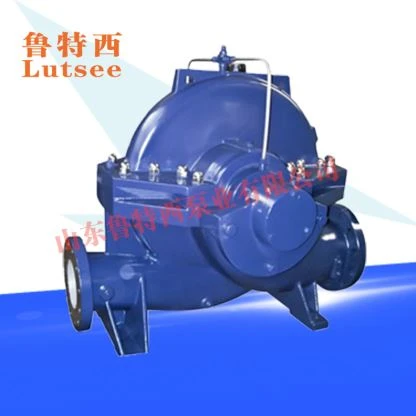

Pompe centrifuge à double aspiration à un étage

Information produit:

La pompe centrifuge à double aspiration à un étage est composée des composants suivants : la roue, l'arbre, le manchon d'arbre, la roue, le couvercle de la pompe et le corps de la pompe. Sur l'arbre du corps de pompe se trouvent des ouvertures d'aspiration et de refoulement. Ainsi, il n'est pas nécessaire de retirer les moteurs et les conduites d'eau de l'admission et de la sortie pour l'entretien. Il fonctionne en continu, vigoureusement et efficacement. efficacité, durabilité et grande adaptabilité

Caractéristiques:

1. Petite taille, conception simplifiée, stabilité exceptionnelle et facilité d'installation

2. La turbine à double aspiration minimise la force axiale tout en fonctionnant régulièrement et présente des performances hydrauliques exceptionnelles. La coulée de précision produit une surface intérieure lisse sur la coque de la pompe et la roue, qui a une performance anti-cavitation remarquable et une bonne efficacité.

3. Les roulements SKF et NSK sont sélectionnés pour assurer un fonctionnement fluide, un minimum de bruit et une longue durée de vie.

4. Un joint ou une garniture mécanique en carbure cémenté de Burgmann est utilisé pour le joint d'arbre. Il peut fournir 8000 heures de fonctionnement sans interruption.

5. La situation d'installation n'a pas besoin d'être modifiée lors du montage et peut être modifiée en fonction des conditions de service sur le site. Installation divisée ou horizontale.

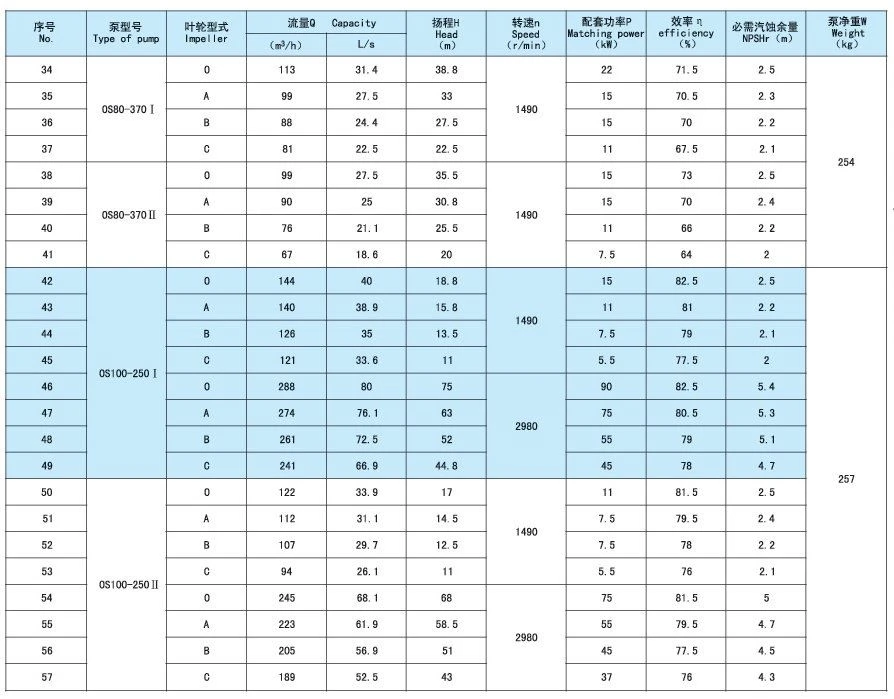

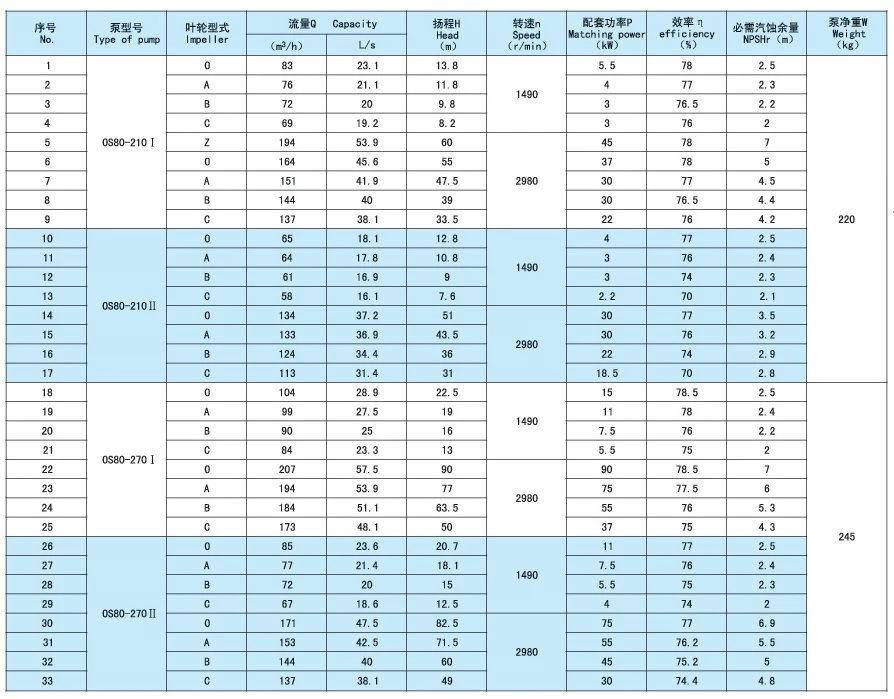

données de fonctionnement de la pompe :

diamètre de sortie de la pompe 80 ~ 350mm, débit inférieur ou égal à 3700m3/h, levage h inférieur ou égal à 200m, température de travail inférieure ou égale à 105 degrés, particules solides inférieure ou égale à 80mg/L, pression admissible de travail Inférieur ou égal à 25 bar, pression expérimentale admissible Inférieur ou égal à 37,5 bar

Introduction sur les pompes OS :

Les pompes de type OS sont une sorte de pompe centrifuge à carter radial qui est conçue pour fonctionner pour les aqueducs, l'alimentation des bâtiments, la centrale électrique, le système de drainage et l'irrigation sur le terrain.

Une pompe horizontale à carter divisé est un type unique de pompe centrifuge dont le carter est divisé en deux chambres distinctes, ce qui est différent des pompes d'aspiration en ligne ou en bout qui sont assemblées avec la buse d'aspiration, la buse de refoulement et le carter dans une chambre.

Pompes OS

L'arbre de roue des pompes OS est monté entre deux paliers, un de chaque côté, avec les buses d'aspiration et de refoulement situées dans la moitié inférieure du corps, côte à côte.

Comme elle diminue les charges axiales et permet un fonctionnement sur une large gamme de capacités, cette conception robuste mais simple est particulièrement idéale pour les applications à débit élevé. Les pompes HSC offrent une consommation d'énergie réduite, de faibles coûts de maintenance et une durée de vie accrue lorsqu'elles sont utilisées correctement.

Applications courantes des pompes de la série OS

Les liquides à faible viscosité comme l'eau claire et les eaux usées non saturées des procédés industriels sont fréquemment transportés à des hauteurs moyennes à l'aide de ces pompes. Nos pompes OS peuvent être utilisées pour des applications à débit plus élevé, telles que les pompes à incendie, la distribution d'eau potable, l'eau d'appoint d'usine, les pipelines, l'eau de refroidissement et d'autres flux de processus industriels avec des fluides relativement minces, qui ne sont pas adaptés à l'aspiration finale. pompes.
